Q41N鍛鋼球閥

您的位置:閥門 - 球閥 - Q41N鍛鋼球閥 更新時間:2025-06-04 10:06:44

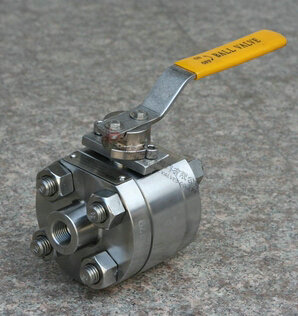

Q41N鍛鋼球閥
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業,科技創新,永不止步,與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Q41N鍛鋼球閥Q41N鍛鋼球閥

    Q41N鍛鋼球閥主要用于石油,天然氣的長距離管線輸送和城市煤氣管道系統.由于長輸管線用閥的獨有特征,因而在設計時充分考慮了其承受管道應力的能力,以及安全性,耐候性,長期使用的可靠性密封設計結構等。

    產品名稱: 鍛鋼球閥 產品型號: Q41N
    公稱通徑: DN15~DN200 結構形式: 球形
    公稱壓力: 16.0Mpa~32.0Mpa 連接方式: 法蘭、螺紋、焊接
    適用溫度: -20~80℃ 驅動方式: 手動、電動、氣動
    閥體材質: A105鍛鋼、WCB鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油、燃氣、氣體及某些腐蝕性液體 生產廠家: 上海凱利科閥門有限公司

    產品說明

    Q41N鍛鋼球閥主要用于石油,天然氣的長距離管線輸送和城市煤氣管道系統.由于長輸管線用閥的獨有特征,因而在設計時充分考慮了其承受管道應力的能力,以及安全性,耐候性,長期使用的可靠性密封設計結構等。驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭、焊接,結構形式為三段式,密封結構可選用軟密封、硬密封,壓力范圍PN1.0-32.0Mpa,公稱通徑為DN10-200mm,材質可選用鍛鋼、鍛不銹鋼。由于閥門的使用范圍非常的廣泛,同一種閥門在不同的場合與工況有不同的搭配。鍛鋼球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門,既正向旋轉1/4圈(90°)時,閥關斷。反向旋轉1/4圈(90°)時,閥開啟。。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。球閥主要供開啟和關閉管道和設備介質之用。

    產品特點

    1、所有部件均為鍛件
    2、采用下裝式閥桿,設備倒密封結構
    3、采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
    4、密封面采用尼龍或聚四氟乙烯,它的磨擦系數通常為巴氏合金的1/3,因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性,與金屬不相上下。

    主要零件材料

    零件名稱 材質
    GB ASTM
    閥體、閥蓋 WCB A216-WCB
    密封圈 尼龍 尼龍
    球體 1Cr18Ni9Ti SS 304
    閥座、閥桿 2Cr13 A246-416
    O形圈 四氟  四氟
    雙頭螺栓 35CrMoA A193-B7

    主要性能規范

    公稱壓力PN 16 32 MPa
    強度試驗壓力PT 24 48 MPa
    低壓密封試驗力 0.6 MPa
    高壓密封試驗力 17.6 35.2 MPa
    適用介質 水、油品、蒸汽
    適用溫度 -40~120℃

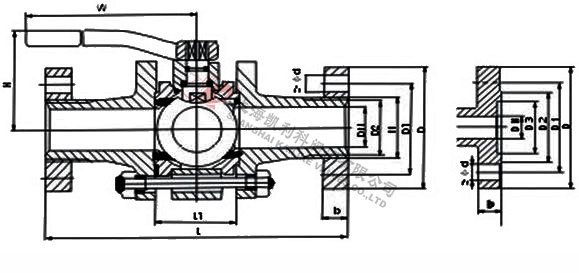

    外形結構圖

    主要連接尺寸

    公稱
    壓力
    公稱
    通徑
    主要尺寸
    L L1 D D1 H W M D2 b Z-Φd
    法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭
    16.0 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-18
    15 230 170 62 70 95 100 60 23 85 62 220 M24×2 20 20 3-18
    20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-18
    25 260 205 77 95 105 115 68 36 100 80 250 M33×2 28 22 3-18
    32 300 230 100 110 115 150 80 43 120 96 300 M42×2 38 24 4-18
    40   260 110 120 165 170 115 49 150 111 400 M52×2 48 30 6-26
    50 400 330 130 140 165 200 115 61 165 128 450 M64×3 58 32 6-26
    65 490 360 140 150 200 225 145 80 180 180 500 M80×3 74 40 6-29
    80 580 380 150 160 225 270 170 105 200 200 600 M100×3 94 50 6-33
    100 620 430 178 188 260 320 195 118 245 245 800 M125×4 115 60 6-36
    32.0 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-18
    15 230 170 62 70 105 100 68 23 85 62 220 M33×2 28 20 3-18
    20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-18
    25 260 205 77 95 115 115 80 36 100 80 250 M42×2 35 25 4-18
    32 300 230 100 110 165 150 115 43 120 96 300 M52×2 41 30 4-22
    40 350 260 110 120 165 170 115 49 150 111 400 M64×3 47 35 6-26
    50 400 330 130 140 200 200 145 61 165 128 450 M80×3 70 40 6-29
    65 490 360 140 150 225 225 170 80 180 180 500 M100×3 90 50 6-33
    80 580 380 150 160 260 270 195 105 200 200 600 M125×4 112 55 6-36
    100 620 430 178 188 300 320 235 118 245 245 800 M155×4 135 65 8-36


    聲明:【Q41N鍛鋼球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Q41N鍛鋼球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
