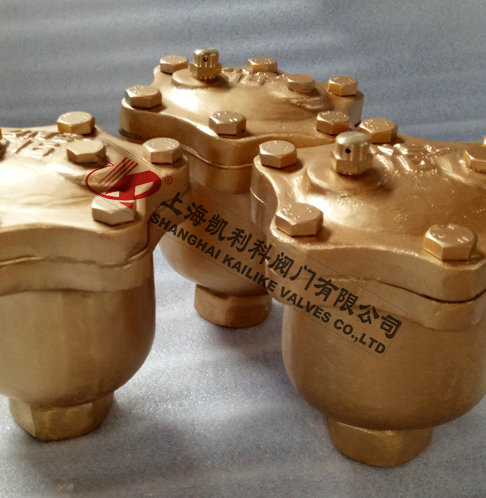

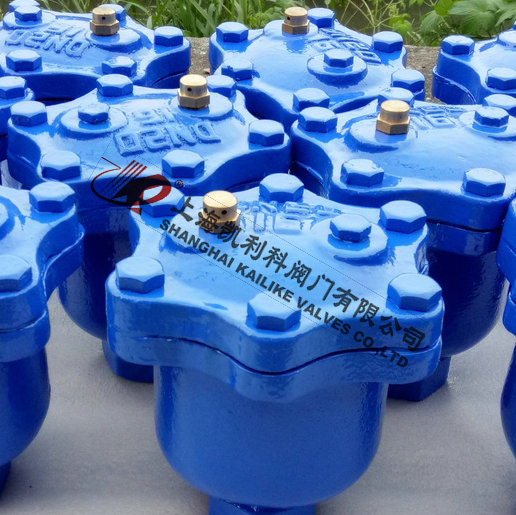

ARVX微量自動排氣閥
ARVX微量自動排氣閥在一般情況下，水中約含2VOL%的溶解空氣，主輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋(AIR POCKET) ，使輸水變得困難，系統的輸水能力可因此下降約5-15%。此微量自動排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系統的輸水效率及節約能源。
|
產品名稱： |
微量自動排氣閥 |
產品型號： |
ARVX |
|
公稱通徑： |
DN15～DN20～DN25 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
內螺紋 |
|
適用溫度： |
-29ºC～+150ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
給排水、清水、污水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ARVX微量自動排氣閥在一般情況下，水中約含2VOL%的溶解空氣，主輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋(AIR POCKET) ，使輸水變得困難，系統的輸水能力可因此下降約5-15%。此微量自動排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系統的輸水效率及節約能源。
工作原理
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。
產品特點
1、ARVX微量自動排氣閥結構小巧，安裝方便，性能卓越，是所有排氣閥中應用最廣、性能最好的一款。除了直接在管道系統中直接應用外，還可與復合式排氣閥配套使用，起到大量排氣和微量排氣的效果。
2、單桿式微量自動排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球、杠桿、杠架、閥座、等均為304S.S不銹鋼，內部使標準排氣孔徑1/16",適合用于PN16工作壓力環璋。
主要零件材料
|
名 稱 |
材 質 |
|
閥蓋 |
球墨鑄鐵 |
|
閥座 |
304不銹鋼 |
|
桿架 |
304不銹鋼 |
|
塞頭 |
合成橡膠BUNA,VITON |
|
杠桿 |
304不銹鋼 |
|
浮球 |
304不銹鋼 |
|
閥體 |
球墨鑄鐵 |
|
螺栓 |
鍍鋅鋼制 |
工藝細節
 |
 |
|
閥體整體鑄造使用壽命更長 |
閥蓋加厚管道超壓時保證不變形 |
外形結構圖
主要外形尺寸
|
公稱通徑DN(mm) |
進口尺寸 |
出口尺寸 |
排氣孔尺寸（mm） |
H |
L |
L1 |
|
15 |
1/2"(15m/m) |
1/4" |
1.6 |
155 |
130 |
86 |
|
20 |
3/4"(20m/m) |
1/4" |
1.6 |
155 |
130 |
86 |
|
25 |
1" (25m/m) |
1/4" |
1.6 |
155 |
130 |
86 |
安裝說明
1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
聲明：【ARVX微量自動排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ARVX微量自動排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
